- Компактный дизайн, экономия места: высокая точность и многофункциональность объединены в компактном корпусе Ш57 × Г24 × В38 мм, а в зависимости от используемого оборудования можно выбрать два типа кабеля и разъема. Также очень легко использовать существующее оборудование.
- Корпус из высокопрочного-конструкционного пластика: обеспечивает высокий-уровень защиты IP67/IP69K, не боится масла, пыли, влаги и промывки водой под высоким-напором на производственной линии и легко справляется с суровыми условиями, например при пищевой, химической и металлообработке.
- Сверх-конструкция с длительным сроком службы. Срок службы основного источника света составляет до 100 000 часов, что означает меньшее количество замен, меньшие затраты на техническое обслуживание и долгосрочную-стабильную производительность.
- Он поддерживает широкий диапазон входного напряжения 10-30 В постоянного тока и имеет встроенную защиту от обратного подключения, защиту от перегрузки и подавление перенапряжений, чтобы избежать повреждений, вызванных ошибками проводки или колебаниями напряжения, обеспечивая непрерывную и стабильную работу оборудования 24 часа в сутки, 7 дней в неделю и значительно снижая риск неожиданного отключения.
Преимущества датчика цветовой маркировки GCS111
1. Превосходное определение цвета:
Оснащенный усовершенствованным чипом распознавания-истинных цветов и технологией адаптивного спектрального анализа, он не только легко различает высококонтрастные-цвета, но и точно фиксирует похожие цвета, которые трудно различить человеческому глазу (например, глубокий синий и темно-синий или различные оттенки белого), что существенно устраняет дефекты качества, вызванные неправильной оценкой цвета.
2. Исключительная защита от-помех:
Уникальный алгоритм «невосприимчивости к окружающему свету» и специально модулированный источник света эффективно подавляют помехи от сложных источников окружающего света, таких как заводские окна и осветительные приборы, обеспечивая стабильные результаты обнаружения даже под прямыми солнечными лучами или в условиях слабого освещения.
3. Повторяемость микросекундного-уровня:
Благодаря точности повторяемости ±0,1 мм даже при сверх-высокой-скорости работы (тысячи раз в минуту) он гарантирует безупречность каждого разреза упаковки и размещения каждой этикетки, обеспечивая идеальное постоянство качества продукции.
4. Интеллектуальное обучение одной-кнопкой:
Попрощайтесь с громоздкими ручками потенциометра! Просто нажмите кнопку, и датчик автоматически запомнит и зафиксирует текущий цвет. Доступно несколько режимов обучения (например, одноточечный, двухточечный и подавление фона) для гибкой обработки различных сложных сценариев применения.
5. Четкая визуальная диагностика:

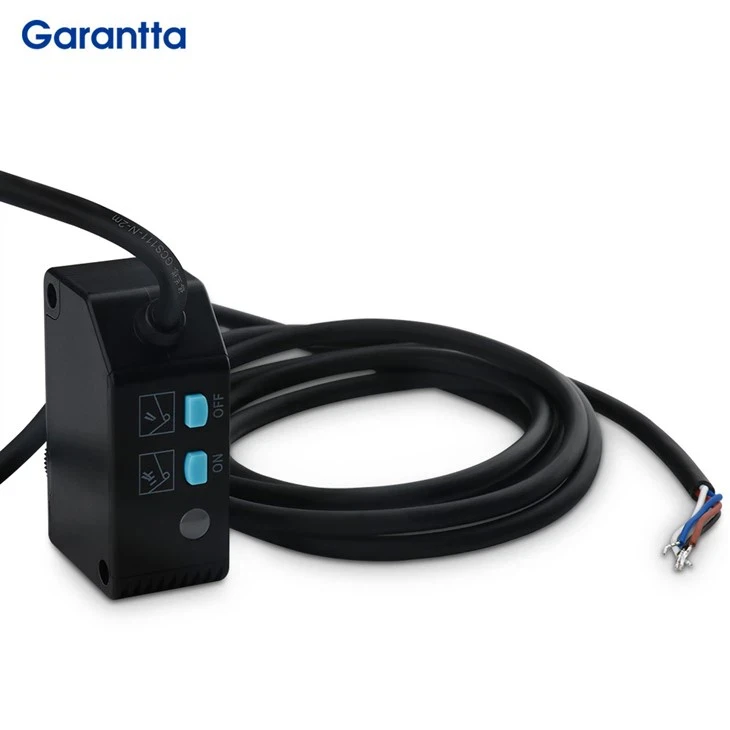

Датчик цветовой маркировки Garantta GCS111, оснащенный многоцветными-яркими-светодиодными индикаторами состояния и цифровым трубчатым дисплеем с высоким-разрешением, отображает уровень сигнала, состояние переключателя и состояние оборудования в режиме реального времени, позволяя сразу диагностировать неисправности и настраивать параметры, что значительно сокращает время отладки и технического обслуживания.
Применение датчика цветовой маркировки GCS111
- Упаковочная промышленность: гибкое позиционирование шаблонов упаковки, определение цвета упаковочной коробки, коррекция этикеток на линии наполнения.
- Текстильная промышленность: сортировка ткани по цвету, обнаружение маркировки пряжи.
- Полиграфическая промышленность: Регистрация цветной печати, обнаружение дефектов.
- Логистическая сортировка: распознавание этикеток посылок, сортировка по направлению потока.
- Производство электроники: распознавание цвета компонентов, маркировка печатных плат и позиционирование.
Меры предосторожности
1. Перед подключением источника питания датчика цветовой метки необходимо проверить, соответствует ли используемый источник питания напряжению постоянного тока 12-24 В ± 10%, а максимальное значение не должно превышать 40 В; в противном случае это может привести к повреждению фотоэлектрического переключателя.
2. Чтобы обеспечить высокую стабильность обнаружения, необходимо гарантировать две точки: во-первых, расстояние обнаружения соответствует указанному номинальному расстоянию. Например, если расчетная длина составляет 12 ± 2 мм, во время установки эталонная длина должна быть установлена на 12 мм. Переключатель может иметь верхнюю и нижнюю зону антивибрационной устойчивости толщиной 4 мм, которая значительно уменьшается, если ширина колеи составляет 10 мм. Во-вторых, строго отрегулируйте чувствительность в соответствии с этапами работы. И каждый раз, когда упаковочные материалы больше не заменяются, их следует корректировать.
3. Во время установки необходимо предотвратить попадание яркого света непосредственно на оптическую линзу или принять соответствующие меры по затемнению.
4. Коррозионные газы, такие как температура, влажность, вибрация и воздействие рабочей среды, могут повлиять на работу фотоэлектрических переключателей. Пожалуйста, постарайтесь максимально устранить эти эффекты.
5. Обращайте внимание на чистоту оптических линз в повседневной жизни и старайтесь не ставить линзы вертикально во время установки, чтобы уменьшить количество пыли.
горячая этикетка : Датчик цветовой маркировки, Китайские производители датчиков цветовой маркировки, поставщики, завод, Датчик цвета для кухонных приборов, Датчик цвета для соревнований по плаванию, Датчик цвета для WWE, Датчик цвета для соревнований стрельбы из лука, Датчик цвета для декора ресторана, Датчик цвета для управления доступом
датчик цветовой маркировки
| Модель | НПН НО ГКС-111 | |||
| ПНП НО ГКС-111-П | ||||
| Тип | Тип кабеля | |||
| Расстояние обнаружения | 10±3,5 мм | |||
| Размер пятна | 1x5 мм (установленное расстояние: 10 мм) | |||
| Напряжение питания | 12~24В постоянного тока±10%/пульсация P-P 10% или меньше | |||
| Потребляемая мощность | Мощность 850 мВт или менее (напряжение источника питания 24 В, потребляемый ток 30 мА или менее) | |||
| Вырезать-в режиме | ||||
| Режим цветовой маркировки | Цветовой режим | |||
| Низкий..0~+2В (ток источника ниже 0,5 мА) | Высокое...+5В~-+В (входящий ток менее 3 мА) | |||
| Входное сопротивление около 10 кОм. | Входное сопротивление около 10КО. | |||
| Цветовой режим | Цветовой режим | |||
| Высокое..+5В~-+В или отключено | Низкий...0~+0.6В или отключено | |||
| Выход | ||||
| NPN-транзистор с открытым коллектором | PNP транзистор с открытым коллектором | |||
| Максимальный ток источника: 50 мА | Максимальный ток источника: 50 мА | |||
| Приложенное напряжение: 30 В постоянного тока или меньше (между выходом и + В) | Приложенное напряжение: 30 В постоянного тока или меньше (между выходом и + В) | |||
| Остаточное напряжение: 1,5 В или меньше (при выходном токе 50 мА) (Примечание 1). | Остаточное напряжение: 1,5 В или меньше (при выходном токе 50 мА) (Примечание 1). | |||
| Выходное действие | Режим цветовой маркировки: ВКЛ. при попадании света. Цветовой режим: ВКЛ. при постоянном освещении. | |||
| Защита от короткого замыкания | Оборудовано (тип автоматического сброса) | |||
| Время реакции | Режим цветовой маркировки: 45 мкс или меньше, цветовой режим: 150 мкс или меньше | |||
| Световой индикатор рабочего состояния | Оранжевый светодиод (загорается, когда выход включен) | |||
| Температура окружающей среды | 10~+55 градусов (обратите внимание на отсутствие конденсации или замерзания) во время хранения: -20~+70 градусов | |||
| Влажность окружающей среды | 35~85% относительной влажности, хранение: 35~85% относительной влажности | |||
| Светоизлучающие компоненты | Красный/зеленый/синий композитный светодиод (пиковая длина волны проецирования: 640/525/470 нм) | |||
| Защитная конструкция | IP 67(МЭК) | |||
