Ультразвуковой датчик

О: Ультразвуковые датчики для одиночных-и двойных-листов — широко используемая технология ультразвуковых измерений. Разница между одно-листовыми и двух-листовыми датчиками заключается в способе отражения ультразвуковых волн во время распространения. Однолистовые датчики имеют только один кристалл, который посылает звуковые волны после обнаружения объекта и отслеживает его отраженный сигнал; в то время как двойные-датчики имеют два кристалла: один для передачи звуковых волн, а другой для приема отраженных сигналов. Принцип работы ультразвуковых одно-и двух-листовых датчиков основан на скорости звука и отражении звуковых волн. Путем излучения ультразвуковых волн на объект и измерения разницы во времени отраженных сигналов рассчитывается расстояние между объектом и датчиком. Расстояние между объектом и датчиком определяется путем расчета времени распространения звуковой волны, тем самым достигается бесконтактное обнаружение объекта.

О: Датчики для одиночных-и двойных-листов широко используются в машинах для печати на бумаге, сборочных машинах, фальцевальных машинах, упаковочном оборудовании, солнечных элементах, производстве кремниевых пластин, маркировке, производстве печатных плат и т. д.

Ответ: К преимуществам ультразвуковых датчиков относятся:

1. На способность распознавания не влияет цвет или прозрачность объекта: ультразвуковые датчики обнаруживают объекты посредством отражения звуковых волн, поэтому цвет или прозрачность объектов не влияют на их показания.

2. Работает в темноте. В отличие от датчиков приближения, которые полагаются на свет или зрение, ультразвуковые датчики по-прежнему могут эффективно обнаруживать объекты в темноте.

3. Высокая защита от-помех. Ультразвуковые датчики не подвержены влиянию пыли, грязи или окружающей среды с высокой влажностью, особенно в экстремальных условиях, и они могут обеспечивать более точные показания, чем многие другие датчики.

4. Высокая точность, продемонстрированная в приложениях: ультразвуковые датчики могут обеспечить высокую точность измерения толщины или расстояния между параллельными поверхностями.

5. Сильная проникающая способность. Ультразвуковые датчики обладают высокой чувствительностью и проникающей способностью и могут обнаруживать внешние объекты, даже глубоко расположенные.

6. Высокая способность противостоять воздействию окружающей среды. Ультразвуковые датчики могут стабильно работать при любых условиях освещения, будь то в помещении, на улице или в условиях сложного освещения. Они способны бесконтактно обнаруживать свет, дым, пыль, цвет и материалы, поэтому в некоторых случаях ультразвуковые датчики более эффективны, чем инфракрасные датчики, на которые может влиять дым или черные вещества.

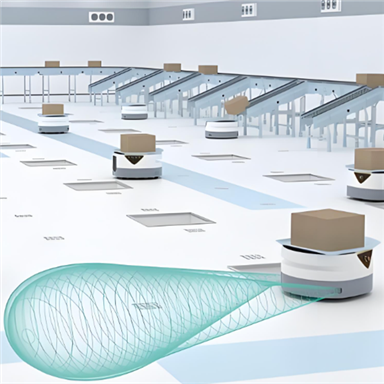

7. Широкий диапазон применения: ультразвуковые датчики могут использоваться для различных приложений, таких как обнаружение уровня воды, применение беспилотных летательных аппаратов, автоматическое предотвращение препятствий, обнаружение расстояния и т. д.

8. Многофункциональность. Ультразвуковые датчики можно использовать для обнаружения присутствия, определения уровня, определения положения, определения расстояния и т. д., что может удовлетворить потребности большинства бесконтактных датчиков обнаружения.

К ограничениям ультразвуковых датчиков относятся:

1. Невозможно работать в вакууме. Ультразвуковые волны нельзя использовать в вакууме, поскольку для распространения им требуется воздух.

2. Не подходит для подводных работ: вода поглощает звуковые волны, что влияет на способность обнаружения датчиков.

3. Мягкие материалы влияют на точность обнаружения. Если поверхность объекта покрыта очень мягким материалом, он может поглощать больше звуковых волн, что затрудняет обнаружение цели датчиком.

4. Изменения температуры влияют на точность. Изменения температуры могут повлиять на точность ультразвуковых датчиков. Хотя современные датчики обеспечивают функции температурной компенсации, которые можно калибровать на основе изменений температуры и напряжения, на них все равно могут влиять.

5. Маленькие объекты трудно обнаружить. Если объект слишком мал, он может не отражать достаточно звуковых волн, чтобы их могли обнаружить датчики.

6. Трудно обнаружить конкретные формы. Форма или положение определенных объектов могут привести к отклонению отражений звуковых волн от датчика.

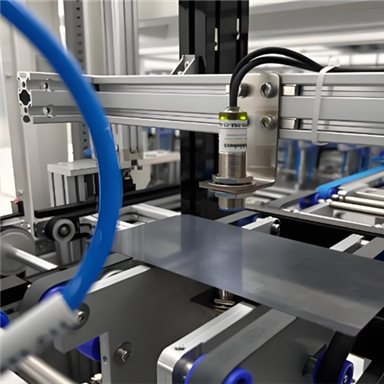

О: Ультразвуковые датчики имеют функцию обнаружения уровней жидкости, прозрачных объектов и материалов. Ультразвуковые датчики могут контролировать натяжение и измерять расстояние, в основном используются при транспортировке оборудования для упаковки, изготовления бутылок, погрузочно-разгрузочных работ, проверки угля, переработки пластмасс и автомобильной промышленности. Ультразвуковые датчики могут использоваться для мониторинга процесса с целью улучшения качества продукции, обнаружения дефектов, определения наличия или отсутствия и других аспектов.

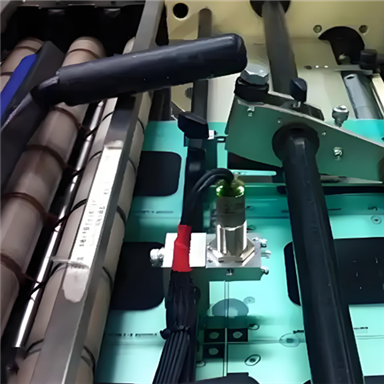

О: При установке, прежде всего, должна быть обеспечена точность положения установки датчика. Его следует держать перпендикулярно пути передачи бумаги, чтобы ультразвуковую волну можно было проецировать вертикально на бумагу и можно было получить наиболее точный сигнал отражения. Высота установки также должна быть отрегулирована строго в соответствии с руководством по эксплуатации оборудования. Нахождение слишком близко или слишком далеко от бумаги может повлиять на точность обнаружения. Например, слишком близкое расположение может привести к тому, что отраженная волна будет слишком сильной и насыщенной, а слишком большое расстояние может привести к тому, что отраженная волна окажется слишком слабой для эффективного обнаружения. Во время использования передающий и приемный концы датчика следует регулярно очищать, чтобы предотвратить накопление пыли, остатков бумаги и других загрязнений, влияющих на передачу и прием ультразвуковых волн. В то же время обратите внимание на температуру и влажность рабочей среды, поскольку экстремальные условия температуры и влажности могут изменить характеристики распространения ультразвуковых волн, тем самым влияя на надежность обнаружения. Например, во влажной среде водяной пар может мешать распространению ультразвука и вызывать ошибочные оценки.

О: Как правило, высококачественные-ультразвуковые датчики для одиночных-и двойных-листов имеют очень высокую точность обнаружения, а уровень правильного распознавания одиночных-листовых и двойных-листовых листов бумаги может достигать более 99 %. Его точность в основном зависит от аппаратных характеристик датчика, таких как чувствительность передающих и приемных элементов, точность схемы обработки сигналов и т. д. В то же время она также связана с такими факторами, как материал и толщина бумаги. Для бумаги одинаковой толщины и стабильного материала датчик может обеспечить чрезвычайно высокую точность обнаружения. Однако для некоторых специальных материалов, таких как бумага с покрытием или неровной текстурой на поверхности, точность может незначительно ухудшаться, но благодаря соответствующей настройке параметров и калибровке можно гарантировать высокую точность обнаружения. Например, в таких областях, как печать банкнот, где требуется чрезвычайно высокая точность обнаружения одинарных и двойных листов бумаги, ультразвуковые датчики одинарных и двойных листов могут полностью удовлетворить производственные требования после тонкой отладки и эффективно гарантировать качество продукции.

О: На срок службы ультразвуковых одно-и двух-листовых датчиков влияет множество факторов, и его срок службы обычно составляет около 3–10 лет.

1. Факторы качества внутренних компонентов Качество основных компонентов датчика, таких как ультразвуковые передатчики и приемники, является ключевым моментом. Передающие и приемные компоненты, изготовленные из высококачественной пьезоэлектрической керамики и других материалов, могут использоваться в течение длительного времени при нормальных условиях эксплуатации. Например, некоторые датчики, в которых используются пьезоэлектрические материалы высокой-чистоты и подвергаются точным производственным процессам, могут сохранять стабильную работу своих внутренних компонентов в течение длительного времени, а срок их службы может достигать 8-10 лет. Качество схемы обработки сигнала также будет влиять на срок службы. Если конструкция схемы продумана и используются высококачественные-электронные компоненты, такие как долговечные конденсаторы, резисторы и интегральные микросхемы, это может уменьшить количество сбоев, вызванных старением электронных компонентов, и помочь продлить общий срок службы датчика.. 2. Факторы окружающей среды Температура рабочей среды оказывает существенное влияние на срок службы датчика. В соответствующем диапазоне температур, например 0-40 градусов Цельсия, производительность внутренних компонентов датчика относительно стабильна. Однако, если он находится в среде с высокой температурой в течение длительного времени (например, более 60 градусов по Цельсию), это может ускорить старение компонентов, особенно пластиковых корпусов и электронных компонентов. Высокие температуры могут привести к деформации корпуса, ослаблению паяных соединений схемы и повлиять на работу ультразвуковых компонентов, сокращая срок службы датчика до 3-5 лет или даже меньше. Влажность также является важным фактором. В условиях высокой влажности внутри датчика может возникнуть попадание влаги, что приведет к короткому замыканию или коррозии. Во влажной среде, если не принять надежных мер по водонепроницаемости и влагозащите, срок службы датчика может значительно сократиться. Пыль и примеси в окружающей среде также не способствуют длительному использованию датчика. Пыль может накапливаться на поверхности ультразвукового передатчика и приемника, влияя на эффективность передачи и приема ультразвука. Длительное накопление может повредить поверхность компонента, снизить производительность датчика и, таким образом, сократить срок службы.

3. Факторы частоты и интенсивности использования. Высокая частота использования ускоряет износ датчика. Если датчик необходимо тестировать непрерывно, например, на высокоскоростной-линии по производству бумаги, где в секунду выполняется несколько тестов, внутренние компоненты будут изнашиваться быстрее, чем при низком-частотном использовании. Датчик также может быть поврежден в результате сильного механического удара или вибрации. Частое механическое перемещение вблизи места установки или удары при транспортировке оборудования могут привести к смещению или повреждению внутренних компонентов датчика, тем самым сокращая срок его службы.

О: При использовании одно- и двух- ультразвуковых датчиков клиенты должны убедиться, что углы двух датчиков выровнены во время установки и что угол двух датчиков не может быть смещен, чтобы гарантировать, что вертикальная передача и прием находятся в равном соотношении во время процесса передачи и приема.

О: Ультразвуковой датчик двойного листа можно установить перпендикулярно бумаге. При обнаружении обычной бумаги и пленки колебание бумаги не повлияет на работу системы. Для тонких металлических листов и более толстых пластиковых пленок (например, кредитных карт) рекомендуется устанавливать систему под наклоном 27 градусов. Для особых типов более толстой бумаги систему следует устанавливать под углом от 27 до 30 градусов.

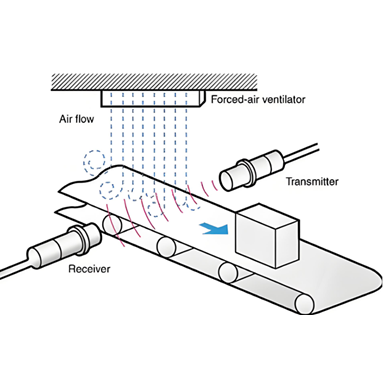

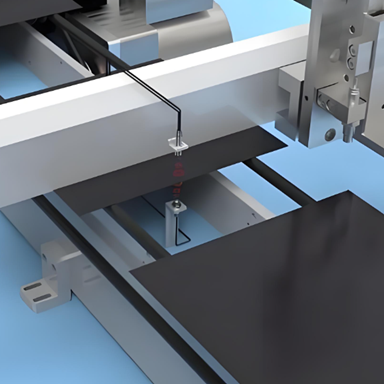

О: Высокочастотный-ультразвуковой передатчик излучает ультразвуковой луч из нижней части листа. Звуковая волна заставляет лист вибрировать, что, в свою очередь, создает очень слабую звуковую волну на другой стороне листа. Эта небольшая звуковая волна принимается ультразвуковым приемником. Если листов два, один поверх другого, сигнал становится еще слабее и принципиально не может дойти до приемника.
